Nová platforma rozvodu proudu RiLineX

23.9.2025 S novou inovativní platformou rozvodu proudu RiLineX od společnosti Rittal, je určování roztečí přípojnicových držáků, ztráta místa při montáži komponentů a řezání ochranných krytů, již nyní minulostí. Proč je to tak inovativní?

Až dosud byla instalace přípojnicových systémů rozvodu proudu do rozváděčů velmi časově náročným procesem. Návrh přípojnic jsou pro projekční a výrobní společnosti zabývající se rozvodem proudu v rozváděčích často složitým úkolem a v mnoha případech je také problémem velký nedostatek kvalifikovaných pracovníků. Dokonce ani současné 60mm přípojnicové systémy, které se etablovaly od počátku roku 2000, nesplňují všechny praktické potřeby.

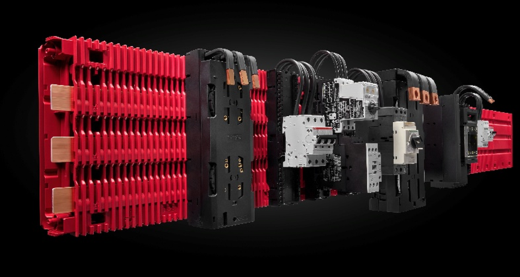

Rittal produktové řešení RiLineX – nový průmyslový standard pro 60mm přípojnicové systémy

Dříve ztráta času a prostoru

Až dosud bylo nutné instalovat ploché měděné přípojnice 60milimetrového přípojnicového systému, pomocí vhodných přípojnicových držáků namontovaných s roztečí specifickou pro projekt, která je dána požadovanou zkratovou odolností. To však ale znamená, že v místě těchto držáku nelze instalovat komponenty.

S touto ztrátou místa je třeba počítat již ve fázi návrhu. Volné měděné přípojnice navíc představují nebezpečí. Aby byla zabezpečena ochrana osob a zařízení, je třeba před uvedením do provozu věnovat čas potřebný na řezání plastových krytů požadovaných rozměrů. Výsledkem je pak plastový odpad. Řezání krytů na ochranu proti dotyku na požadovanou velikost v průměru vytváří až 1,9 kilogramu plastového odpadu na aplikaci.

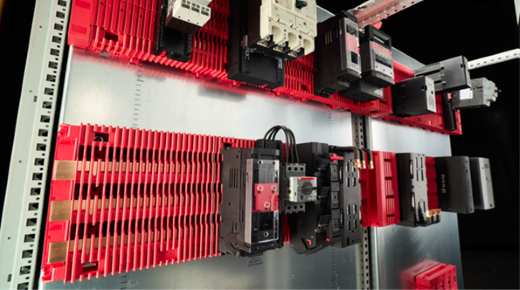

Využívá standardní ploché přípojnice a nemá žádné omezení při instalaci komponentů.

Nyní jednoduší a bezpečnější

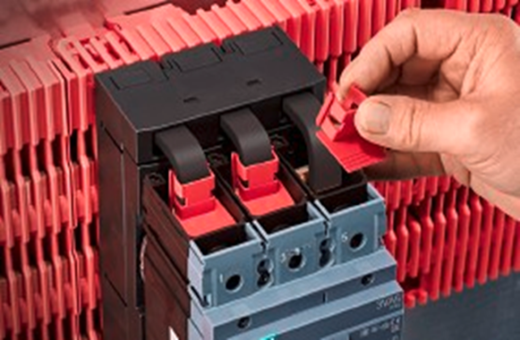

Nová platforma rozvodu proudu RiLineX od společnosti Rittal výrazně urychluje proces návrhu a instalace. U této nové platformy jsou měděné přípojnice integrovány přímo v sestavě systému, takže lze umístění komponentů naprojektovat a namontovat kdekoli. Složitý proces řezání již také není nutný. U tohoto řešení jsou přípojnice zakryty kompletně v celé délce, což zajišťuje ochranu proti náhodnému dotyku.

Tato ochrana proti nebezpečnému dotyku je certifikována na stupeň krytí IP2XB. Ochranu proti nebezpečnému dotyku z přední strany lze zvýšit až na stupeň krytí IP4X. V obou těchto případech je tak vyloučena možnost náhodného dotyku s živými částmi pod napětím. Celý systém je otestován na zkratovou odolnost až do I_cw=65 kA, takže se projektanti, výrobci a uživatelé mohou spolehnout na zcela bezpečné řešení. RiLineX je vhodný pro aplikace do 1000 V AC a do 1500 V DC.

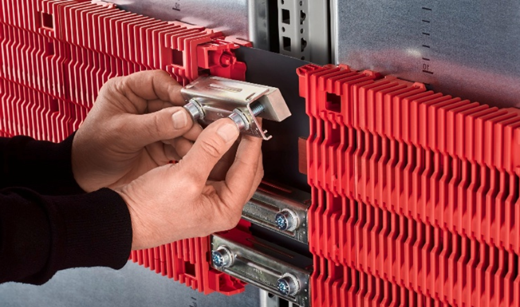

Jednoduché a rychlé řadové spojení přípojnicového systému mezi skříněmi

Rychlejší projektování a montáž

Toto řešení výrazně snižuje pracnost od projektování přes montáž až po údržbu. Navíc je díky němu projektování rozváděčů mnohem efektivnější. Výsledkem je úspora až 30 % při projektování a minimálně 50 % při montáži. Inovativní click systém zajišťuje jednoduchou montáž. To znamená, že modulární řešení specifická pro daný projekt lze realizovat s mnohem menšími náklady.

V závislosti na řešení nabízí společnost Rittal dvě různé možnosti dodávek pro větší flexibilitu použití. V jedné z těchto možností je platforma RiLineX k dispozici jako kompletní sestava včetně měděných přípojnic, kterou lze téměř okamžitě instalovat do kompaktních skříní Rittal AX a systémových skříní Rittal VX25 o šířce až do 1 200 mm. Využití sestav je proto ideální pro standardní aplikace. Systém dodávek je přehlednější a snižuje nároky při skladování. Navíc lze systém instalovat, aniž by k tomu bylo potřeba předchozích speciálních znalostí.

Flexibilnější než kdy dříve

Alternativou je druhá možnost využití modulárního systému, která nabízí úplnou volnost návrhu a umožňuje přizpůsobit konstrukci systému až do délky 2,4 metru nebo při použití spojek i více. Uživatelům stačí znát délku montážní desky a poté mohou flexibilně kombinovat systémové moduly v krocích po 200 mm. Navíc je rastr vrtání na každé montážní desce od společnosti Rittal stejný. Pak už stačí jen nařezat standardní přípojnice dle délky systému. Měděné přípojnice jsou následně bezpečně upevněny v základní desce, takže je zkratová odolnost vždy zajištěna.

Tato verze je k dispozici jako systémová stavebnice bez přípojnic. V případě mezinárodních dodávek je výhodné jak z hlediska nákladů, tak z hlediska ochrany životního prostředí, odstranění nutnosti přepravy těžkých měděných přípojnic z jednoho kontinentu na druhý. S RiLineX lze systémové plastové díly jednoduše kombinovat s cenově výhodnějšími standardními měděnými nebo hliníkovými přípojnicemi různých průřezů. Snadná je i možnost dodatečného propojování s dalšími skříněmi. Pokud jde o projektování, podporuje společnost Rittal projektanty a konstruktéry novým konfigurátorem RiPower. Systém RiLineX může být instalován jak horizontálně, tak vertikálně, což je obzvláště vhodné například pro IT aplikace.

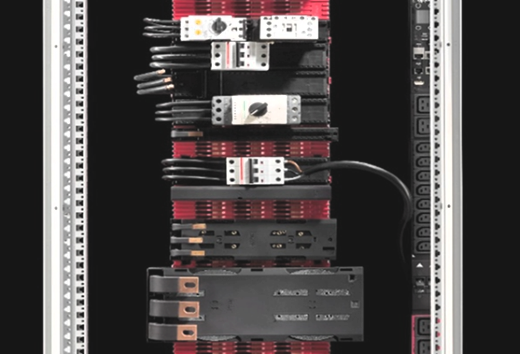

Možnost vertikální instalace systému, což je obzvláště vhodné například pro IT aplikace.

Otevřená systémová platforma

Rittal posouvá koncept nové platformy za hranice své vlastní společnosti. Ještě před zahájením prodeje začala společnost Rittal spolupracovat s řadou technologických partnerů na přípravě nastartování celého funkčního ekosystému.

Výrobci zařízení a komponent dostávají veškerá data, která potřebují k vývoji jejich produktů, a mohou tak vytvářet a distribuovat řešení, která jsou „Ready for RiLineX“.

V době uvedení na trh bude pro třípólový systém již k dispozici veškeré příslušenství, jako připojovací adaptéry, přístrojové adaptéry, pojistkové držáky, pojistkové odpínače a podobně.

K dispozici je také veškeré příslušenství, jako připojovací adaptéry, přístrojové adaptéry, pojistkové držáky a pojistkové odpínače.

Budoucnost rozvodu proudu

S novou platformou RiLineX společnost Rittal ukazuje budoucnost rozvodu proudu v rozváděčích. Zpočátku bude systém k dispozici v třípólovém provedení pro proudy do 800 A. Následovat bude kompletní čtyřpólový systém a také systémy pro další proudy.

Nová platforma je navíc předurčena také pro použití ve stejnosměrných aplikacích, které hrají důležitou roli zejména v souvislosti s obnovitelnými zdroji energie. Také díky digitální integraci umožňuje RiLineX rychlou instalaci chytré infrastruktury pro “All Electric Society".

Připravte se na RiLineX

V žilách nové platformy pro rozvod proudu RiLineX koluje Rittal DNA, která je utvářena již více než 40 lety zkušeností v oblasti rozvodu proudu. RiLineX zaujal také porotce německé rady pro design a tato nová platforma byla jmenována „Vítězem“ v soutěži German Design Award 2025 v kategorii Energie.

Odborníci Rittal vám rádi poradí a zodpoví vaše technické dotazy. V případě vašeho zájmu navštivte webové stánky RiLineX (https://www.rittal.com/cz-cs/Loesungen/Energy-Solutions/RiLineX), kde najdete informace nejen o nové platformě rozvodu proudu RiLineX, ale samozřejmě také přehled celého rozsáhlého sortimentu, nebo neváhejte Rittal kontaktovat.

Rittal

Foto © Rittal
