Technologie ETCS stále více střeží bezpečnost na české
železnici, časový horizont je 2040
6.8.2021 Před schvalováním
vládou je nyní dokument „Plán moderního zabezpečení české železnice –
implementace ETCS do roku 2040“ (Dále „Plán zabezpečení“), který
stanovuje harmonogram dalšího zavádění evropského automatického
zabezpečovače ETCS různých úrovní na všechny tuzemské tratě. V reakci
na tragické události na železnici, které velmi nepříjemně potvrdily
potřebnost tohoto zařízení, s ním na začátku srpna 2021 veřejnost
seznámilo Ministerstvo dopravy ČR.
Co to je ETCS
ETCS je akronymem pro European Train Control System,
tedy Evropský
systém řízení vlaků. Spolu s GSM-R (Global System for Mobile
Communications – Railway), tj. standardem bezdrátové komunikace určeným
pro železniční aplikace, je součástí evropského systému řízení
železniční dopravy ERTMS (European Rail Traffic Management System).
ETCS představuje systém, který na celostátních tratích
dokáže za
určitých okolností sám zastavit vlak bez zásahu strojvedoucího. Pokud
například strojvedoucí nerespektuje návěst Stůj, systém chybu zjistí a
vlak může bezpečně zastavit. Použitá technologie dohlíží na to, zda se
vlak pohybuje v přesně vymezeném úseku trati.
ETCS dohlíží také na dodržování nejvyšší dovolené
rychlosti v daném
úseku a nejvyšší dovolené rychlosti vlaku. Při jejím překročení
zabezpečovač zasáhne do řízení vozidla. Před zahájením provozního nebo
nouzového brzdění ale nejdříve varuje strojvedoucího, aby měl možnost
změnou způsobu řízení vozidla sám snížit rychlost, případně zastavit.
ETCS pracuje na principu výměny informací mezi traťovou
(stacionární) a
vozidlovou částí. Míra automatizace a s ní spojené funkce a systémové
řešení jsou odstupňovány. Od úrovně 3 používá ETCS, podobně jako CBTC
u automatizovaných
městských rychlodrah, princip pohyblivého bloku nezávislého na pevných
traťových oddílech.
ETCS by měl postupně nahradit cca dvacet různých
národních systémů
vlakových zabezpečovačů v Evropě. Tím bude umožněno vedení vlaků po
celém evropském území bez nutnosti výměn hnacích vozidel na hranicích,
popřípadě bez nutnosti vybavení hnacích vozidel různými národními
systémy. Předpokládá se jeho rozšíření zejména na vysokorychlostních
tratích a tranzitních koridorech, do budoucna by měl nahradit všechny
stávající národní systémy.
Podrobnosti k technologii ETCS jsou k dispozici na stránkách
Správy
železnic nebo na
Wikipedii.
Plán zabezpečení, jeho
milníky a potřebné investice
Plán zabezpečení počítá s modernizací do roku 2040.
Připravily jej
Ministerstvo dopravy a Správa železnic společně s dalšími odborníky,
dopravci, odbory i kraji. Předpokládá se, že v září 2021 plán projedná
vláda ČR. Související legislativa (tj. pracovněprávní předpisy a Zákon
o dráhách) zároveň předpokládá na jedné straně zlepšení podmínek
strojvedoucích, na druhé straně zpřísnění postihů za projetí návěstidel.

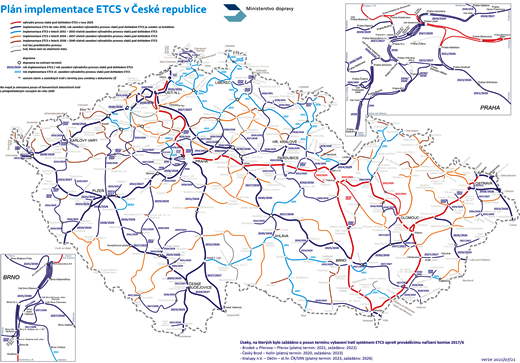

Součástí Plánu zabezpečení je mapa tratí v ČR s uvedením
termínů
implementace ETCS a zavedení výhradního provozu vlaků pod dohledem
tohoto systému, viz obrázek.
Současná situace a výhled při zavádění ETCS na českých
železnicích je
tedy následující:
Systémem ETCS je aktuálně pokryto celkem 569 kilometrů
železničních
tratí, 560 z nich je ve zkušebním provozu, a na dalších úsecích probíhá
příprava. Realizace byla nebo bude v roce 2021 zahájena na v úsecích
Dětmarovice – Mosty u Jablunkova, Votice – České Budějovice, Praha
Uhříněves – Praha hl. n., Milovice – Praha hl. n. či Brno Horní
Heršpice – zastávka u Brna.
U našich nejvytíženějších tratí, tj. tratí v sítě TEN-T
je rok 2030
časovým horizontem pro výhradní provoz vlaků pod dohledem ETCS na
prvních koridorových tratích Děčín – Praha – Česká Třebová – Brno –
Břeclav, Břeclav – Přerov – Bohumín a Přerov – Česká Třebová má být
zahájen v roce 2025.
Dokončuje se zabezpečení ETCS na trati z Uničova do
Olomouce, na které
bude zahájen výhradní provoz vlaků pod dohledem ETCS v roce 2023,
jakožto na pilotním úseku.
U investic do vybavování tratí systémem ETCS a GSM-R
jsou předpokládány
celkové investice ve výši 90 mld. Kč.
Pro vybavování vozidel palubní částí ETCS dopravci již
několik let
využívají dotační programy CEF (evropský dotační program na podporu
transevropských sítí) spolu s dotačními programy v gesci Ministerstva
dopravy a Státního fondu dopravní infrastruktury.
redakce Proelektrotechniky.cz, s využitím podkladů MD ČR
Ilustrační
foto ©
archiv redakce Proelektrotechniky.cz
Obrázek ©
Ministerstvo dopravy ČR
Další
informace zde
