Vodík pro palivočlánková vozidla: úskalí statistik a srovnávání

26.1.2015 V rámci připravované aktualizace studie „E-mobilita v MHD“ se její zpracovatelé zabývají mj. jednoduchým srovnáním elektrických pohonů pro autobusy, mj. i z hlediska dopadu na životní prostředí. Jedním z podkladů pro toto srovnání byla i publikovaná metodická pomůcka „CIVITAS policy note: Smart choices for cities – Clean buses for your city“, publikovaná v roce 2013 v rámci evropské iniciativy CIVITAS. Zpracovatelé zde narazili na problém srovnatelnosti a interpretace dat v souvislosti s palivočlánkovým pohonem. Zmíněný dokument totiž uvádí jednotkovou produkci skleníkových plynů, a tím i dopad na klimatické změny, u palivočlánkových autobusů 1,5násobně vyšší než u klasického dieselu (lokálně jsou palivočlánkové autobusy zcela bezemisní) – viz graf dole.

Takto jednoduše formulované srovnání však ne zcela koresponduje s podporou palivočlánkových vozidel ze strany EU i s dosavadními poznatky zpracovatelů naší studie z konkrétních projektů palivočlánkových autobusů v Evropě (příklady viz dále). Věc proto byla konzultována s pracovníky ÚJV Řež, a.s., kde mj. v roce 2013 vznikla studie „Polák, L., Čermáková, J. Analýza energetické náročnosti pro stanovené způsoby výroby, distribuce, skladování a využívání vodíku“.  Závěry jsou rozhodně zajímavé a pro připravovanou studii podnětné.

Způsob výroby vodíku se výrazně liší stát od státu. Celosvětově se dnes většina vodíku (cca 95 %) vyrábí s fosilních paliv (v první řadě parním reformingem zemního plynu, dále parciální oxidací nižších uhlovodíků a v poslední řadě jako vedlejší produkt při zkapalňování či zplyňování uhlí). Všechny tyto procesy jsou doprovázeny výraznými emisemi CO₂, kdy např. parní reforming zemního plynu lze pomocí chemické reakce zjednodušeně popsat:

CH₄ + 2 H₂O → CO₂ + 4 H₂

Při standardní účinnosti této reakce kolem 80 % odpovídají měrné emise CO₂ více než 7 kg na 1 kg H₂.

Tímto způsobem nicméně vzniká vodík především jako odpadní surovina v chemické výrobě a případný provoz palivočlánkových vozidel pak není příčinou jejich vzniku. Jedná se vlastně o využití odpadu či druhotných surovin pro energetické účely. Příkladem je provoz palivočlánkových autobusů v Antverpách, kde vodík vzniká jako vedlejší produkt při chloro-alkalické výrobě chemického koncernu Solway. Tomu pak budou odpovídat i skutečně vznikající emise v porovnání alternativ s provozem a bez provozu palivočlánkových vozidel.

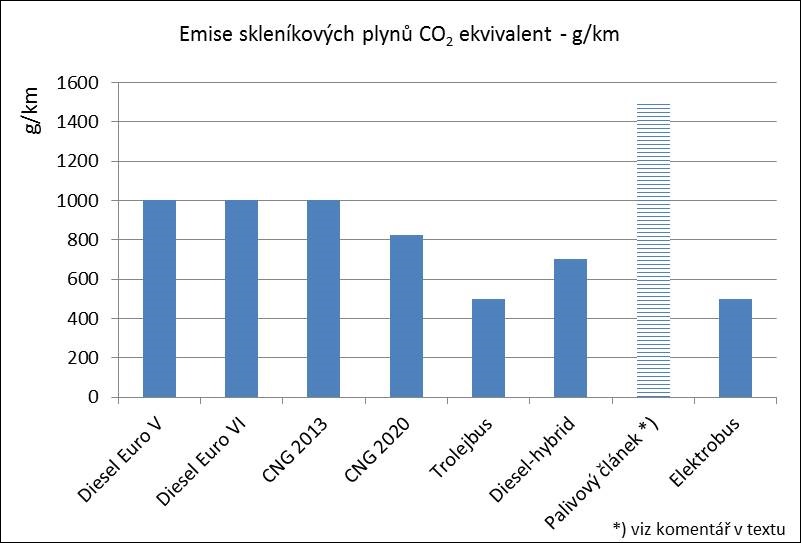

Porovnání emisí skleníkových plynů celkem (zdroj: CIVITAS 2013) ZVĚTŠIT OBRÁZEK

Kromě emisí spojených s výrobou vodíku je nutné zohlednit také jeho distribuci, která dnes téměř bez výjimky probíhá ve stlačené podobě silničními nákladními vozidly. Jisté energetické nároky následně představuje i samotné tankování, kdy energie kompresoru je přímo úměrná požadovanému tlaku (35 či 70 MPa) a množství emisí CO₂ se opět odvíjí od energetické mixu dané země.

Současně ve světě existuje celá řada projektů, kdy je vodík vyráběn pomocí elektrolýzy štěpením vody za využití „zelené“ elektřiny z obnovitelných zdrojů energie (fotovoltaika či vítr). V případě, že je takto vyrobený vodík použit v dopravním sektoru, mohou se emise CO₂ v celém řetězci od výroby k pohonu blížit nule a být zatíženy pouze požadavky na kompresi vodíku (tankování). Do této kategorie spadá většina nově vybudovaných zdrojů vodíku primárně zaměřených na jeho výrobu pro provoz palivočlánkových vozidel (viz například projekt H2BER nebo plnicí stanice pro palivočlánkové autobusy ve skotském Aberdeenu).

Problém lze tedy shrnout následujícím způsobem:

Jestliže lze s jistou tolerancí považovat průměrné evropské hodnoty emisí u čistě elektrického pohonu (baterie, superkapacitory) za relevantní i pro ČR, jelikož podíl bezemisních zdrojů elektřiny v ČR je v úhrnu podobný evropskému průměru (oba se pohybují v rozmezí 40 – 50 % a liší se zejména poměrem jaderných a obnovitelných zdrojů energie), pak u palivočlánkových pohonů by takovéto zjednodušování mohlo být velmi zavádějící. Vždy je nutno vědět, jaký je konkrétní zdroj vodíku a zda jde o odpadní produkt nebo zda se vyrábí za účelem pohonu vozidel.

Ing. Jakub Slavík, MBA, s využitím podkladů ÚJV Řež, a.s.

Ilustrační foto a obrázek © archiv redakce Proelektrotechniky.cz
