Pohyblivá socha Franze Kafky: netradiční využití techniky pro průmyslovou automatizaci

31.10.2014 Od konce října 2014 zdobí náměstíčko u nového obchodního centra Quadrio v centru Prahy pohyblivá socha Franze Kafky z dílny Davida Černého (viz foto vpravo). Toto technicko-umělecké dílo je unikátní tím, že 42 otáčejících se pater vytvoří v jeden okamžik tvář Franze Kafky. Jedenáctimetrovou sochu o hmotnosti 39 tun vyprojektovala, zkonstruovala a instalovala společnost DEIMOS, výrobce automatizační techniky. Řídicí a pohonný systém dodala společnost Siemens. Ukázala tak velmi netradiční způsob využití a fungování zařízení, která se osvědčují v průmyslové automatizaci. U slavnostního předvedení sochy médiím nechyběli ani zástupci naší redakce, které pochopitelně zajímala spíše elektrotechnická a energetická než umělecká stránka tohoto projektu.

Celou sochu tvoří celkem 252 větších konstrukčních segmentů, téměř jeden kilometr kabelů, 1 500 m² nerezového plechu zrcadlového lesku a více než 16 300 kusů spojovacího materiálu. Pro konstrukci byl ve firmě DIEMOS vytvořen 3D model, jehož datový objem činil více než 20 GB.

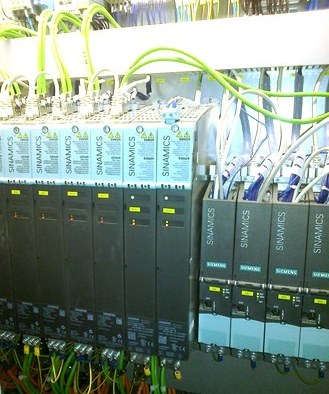

Pohyb sochy zajišťuje 42 synchronních motorů se zvýšeným momentem setrvačnosti (25 motorů řady 1FK7 – 1,5 kW/6 Nm a 17 motorů řady 1FK7 – 0,94 kW/3 Nm), které jsou napájeny 21 motorovými moduly řady Sinamics S120 s integrovanými bezpečnostními funkcemi. Pohon doplňuje společný rekuperační 36kW napájecí modul pro servomotory řady  Sinamics S120 Smartline.

Přebytečná energie, vzniklá setrvačností těžkých dílů sochy při zabrzdění jejich pohybu, se tedy neztrácí na odporech, ale vrací se zpět do rozvodné sítě budovy, na niž je pohon sochy napojen. Obdobně je tomu i u elektrických dopravních prostředků (viz například studie „E-mobilita v MHD“). A stejně jako zde může rekuperace dosáhnout až desítek procent spotřebované energie. Konkrétní spotřeba energie sochy, a tedy i způsob využití rekuperace, závisí na provozním režimu sochy, který je již plně v rukou provozovatele budovy. Lze nicméně očekávat, že při celkové pravděpodobné energetické spotřebě budovy bude rekuperovaná energie plně využita ve vnitřní síti, a nebude tedy třeba řešit související otázky případné dodávky rekuperované elektřiny do veřejné distribuční sítě.

Vše je řízeno systémem Siemens Simotion P320 (PC-based bez rotačních dílů), využívajícím vzdálenou komunikaci přes rozhraní Ethernet a OPC a lokální operátorský panel TP177B řady Siplus pro náročné klimatické podmínky.

Tato technologie je s úspěchem používána především v průmyslové automatizaci. I zde se uplatňuje rekuperace energie, zejména při strojové manipulaci s těžkými výrobky a polotovary ve výrobním a skladovacím procesu.

K dalšímu elektrotechnickému vybavení sochy patří mj. 24V zdroje využívající buď zbytkovou energii servopohonů, nebo ze sítě, klimatizační jednotka o výkonu 10 kW i téměř 1 km kabeláže.

redakce, s využitím tiskové zprávy DEIMOS s.r.o. a Siemens, s.r.o.

Foto archiv redakce
